精度1級的鑄鐵平板技術要求
時間：2015/10/9 15:05:52
瀏覽量：1353

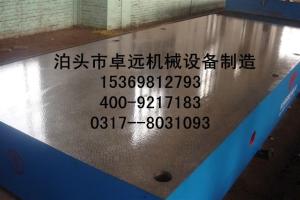

1級精度鑄鐵平臺是鑄鐵平板中的一種，主要是用于工件檢驗的平面基準器具，根據中華人民共和國國家計量檢定規程JJG117—2013，鑄鐵平臺的檢定規程主要分為以下幾個點;
1、1級精度鑄鐵檢驗平臺任意250*250mm局部工作面的平面度允許限7μm。
2、用涂色發檢驗。1級平板在每邊為25毫米平方的范圍內不少于25點
3、1級精度鑄鐵檢驗平臺工作的平面波動量允許限16μm。
4、1級精度鑄鐵平臺檢定環境：檢定環境避免振動，檢定溫度20±5℃，溫度平衡時間≤1600x1600mm—8h，>1600x1600mm—12h。
（1）、外觀：首次檢定的平臺應有制造單位(或廠標)、產品名稱、規格、級別、編號等標識。
（2）、平臺應有三個主支點，支撐點位置符合最小變形原則，一般取在平臺邊長的2/9處。尺寸大于(1000*1000)mm的平板應具備輔助支撐點。
（3）、工作面不應有裂紋、劃痕、碰傷、銹蝕等缺陷，首次檢定的鑄鐵檢驗平臺應清除型砂且平整，無銳邊毛刺。
